CTA base — CPU embedded para sistemas profesionales

En un mercado rápido y competitivo, las empresas y los equipos de desarrollo necesitan soluciones fiables y listas para usar para reducir el tiempo de diseño y acelerar el time-to-market. Nuestra plataforma embebida CTA base fue concebida precisamente con este objetivo: ofrecer una base tecnológica robusta y versátil, ya integrada con todo lo necesario para construir aplicaciones electrónicas modernas y escalables.

Potencia de cálculo y memoria para aplicaciones complejas

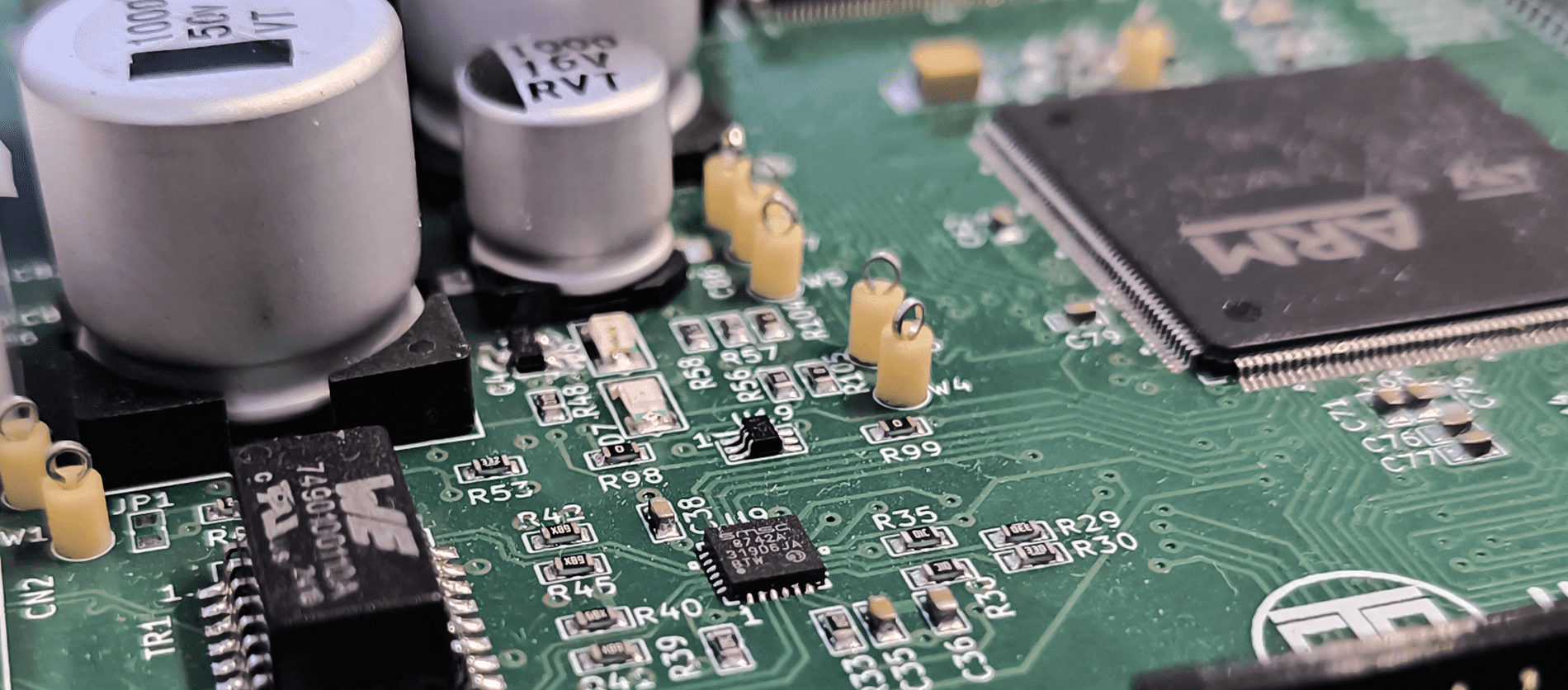

En el corazón de la placa se encuentra un microcontrolador STM32F769 (ARM Cortex-M7), capaz de alcanzar 216 MHz. Esta arquitectura garantiza un alto rendimiento incluso en aplicaciones que requieren procesamiento intensivo, como interfaces gráficas fluidas, múltiples protocolos de comunicación y gestión en tiempo real de periféricos.

• 1 MB de RAM interna y 8 MB de SDRAM externa permiten manejar aplicaciones complejas sin compromisos.
• 2 MB de Flash interna y 16 MB de QSPI Flash externa proporcionan un amplio espacio para firmware, datos y recursos multimedia.

Conectividad integrada para IoT e industria

Hoy en día, ninguna plataforma puede considerarse completa sin una conectividad avanzada. Esta placa integra:

• Wi‑Fi y Bluetooth para aplicaciones IoT y comunicaciones inalámbricas.
• Ethernet de 100 Mbps para conexiones cableadas estables y rápidas.
• Modbus sobre RS‑485 para entornos industriales.
• MDB vending para la interfaz con sistemas de pago en aplicaciones comerciales.
• Bus CAN para interactuar con dispositivos y sensores en contextos de automoción o automatización.

De este modo, la placa está lista para comunicarse con máquinas, sensores, sistemas en la nube y aplicaciones móviles.

Pantalla e interfaz gráfica

Uno de los puntos fuertes de la plataforma es la pantalla TFT de 7” de alta resolución (800x480 px) con soporte RGB888, perfecta para interfaces HMI modernas e intuitivas. La pantalla táctil resistiva permite una interacción sencilla y directa, ideal para aplicaciones industriales, de vending y de control de máquinas. Gracias a la potencia del Cortex‑M7 y al soporte de FreeRTOS, es posible crear interfaces gráficas reactivas y personalizadas sin hardware externo.

Expansibilidad y flexibilidad

Cada proyecto tiene necesidades diferentes. Por ello, la plataforma ofrece un conector de expansión con:

• UART, I²C, SPI y CAN
• GPIO dedicados tanto al microcontrolador STM32F769 como al módulo ESP‑WROOM‑32

Esta flexibilidad permite integrar fácilmente sensores, actuadores o módulos personalizados, transformando la placa en una solución a medida para tu proyecto.

Software integrado

Además del hardware, la placa ya incluye un entorno de software listo para usar:

• FreeRTOS como sistema operativo en tiempo real, para una gestión eficiente de tareas.
• Menú de diagnóstico integrado, útil para pruebas y mantenimiento.
• Actualizaciones OTA (Over‑The‑Air), que permiten actualizar el firmware de forma remota sin intervención física.
• Registros de funcionamiento locales y remotos para monitorización continua y diagnóstico preventivo.

Robustez industrial

La placa está diseñada para resistir en condiciones reales:

• Alimentación a 24V AC/DC compatible con sistemas industriales.
• Consumo reducido (250 mA @ 24V DC) para disminuir costes energéticos.
• Montaje en panel y dimensiones compactas (110 x 195 x 35 mm) que facilitan la integración.
• Componentes fiables, incluida batería de respaldo y zumbador para notificaciones sonoras.

Una única plataforma, infinitas aplicaciones

La versatilidad de esta placa la hace adecuada para diversos sectores:

• Automatización industrial: control de máquinas, supervisión de procesos, recopilación de datos.
• Vending y retail: gestión de máquinas expendedoras con protocolo MDB integrado.
• IoT y dispositivos inteligentes: conectividad inalámbrica y cableada para sistemas inteligentes.
• HMI e interfaces de usuario: pantalla táctil integrada para paneles de control modernos y personalizables.
• Prototipado rápido: una base lista para probar nuevas ideas sin empezar desde cero.

Especificaciones técnicas

Interfaces disponibles a bordo

• Micro: STM32, Núcleo: Cortex M7 — 216 MHz
• RAM interna: 1 MB
• SDRAM: 8 MB
• Flash interna: 2 MB
• QSPI Flash: 16 MB
• Ethernet: 100 Mbps
• UART / UART‑485 (Modbus)
• I²C: 1 — SPI: 1 — CAN: 1
• ESP‑WROOM‑32 (Wi‑Fi y Bluetooth)

Interfaces en conector de expansión

• Pantalla LCD: 7" TFT LCD 800x480 px RGB888 paralelo — Táctil resistiva
• UART Debug — USB: 1 interfaz HOST — I²C: 2 — SPI: 2 — CAN: 1 — JTAG: 1
• Almacenamiento: MicroSD y EEPROM
• GPIO en micro: 8 — Otros GPIO: 8 — Zumbador: Sí — Batería de respaldo: 3.6 V

Características de software

• Sistema Operativo: FreeRTOS — Menú de diagnóstico: integrado
• Actualizaciones: OTA (Over The Air)
• Registros de funcionamiento: locales y remotos

Características eléctricas y mecánicas

• Alimentación: 24V DC/AC — Consumo máximo: 250mA @ 24VDC
• Dimensiones: 110 x 195 x 35 mm — Peso: 500 g
• Montaje en panel: Sí

CTA base: la plataforma embedded que reduce los tiempos de desarrollo, donde la innovación se encuentra con la fiabilidad.
