Ensamblaje THT: servicio de ensamblaje de placas PTH, del prototipo a la serie

Cuando un proyecto requiere conectores, bornes, relés, transformadores o componentes de potencia que deben resistir vibraciones, cargas mecánicas y ciclos térmicos, el ensamblaje THT sigue siendo una elección técnica muy concreta. En CTA Electronics lo gestionamos a diario, a menudo en placas mixtas donde la parte fina es SMT y la parte “robusta” es el ensamblaje PTH.

En esta guía encontrará cómo trabajamos el ensamblaje PTH para terceros, qué controlamos de verdad y qué información necesitamos para llevar su producto a producción de forma estable.

Por qué elegir el ensamblaje PTH

El PTH (through-hole) no es una solución “de compromiso”. Es la mejor respuesta cuando se necesita:

• alta resistencia mecánica (conectores, interfaces, cableados, bornes)
• gestión de potencia y corrientes más altas
• componentes voluminosos o térmicamente “exigentes”
• fiabilidad en entornos difíciles: vibraciones, golpes, cambios de temperatura

En otras palabras: si su placa debe trabajar en campo y no solo en laboratorio, el PTH a menudo marca la diferencia.

Cómo gestionamos un ensamblaje THT sin sorpresas

La clave no es solo soldar. La clave es entregarle una placa repetible, trazable y lista para integrarse en su producto. Por eso nuestro flujo de ensamblaje THT está diseñado para prevenir errores antes de que lleguen al banco.

1) Validación técnica e industrialización (DFM/DFT)

Antes de iniciar la producción realizamos una verificación técnica-operativa de:

• BOM y códigos de componente (equivalencias y alternativas, si se solicitan)
• archivos de producción y de montaje, versiones y variantes
• polaridades, orientaciones, alturas y restricciones mecánicas
• accesibilidad para inspección y prueba (test points, áreas críticas)

Esta fase reduce drásticamente problemas típicos: componentes erróneos, huellas (footprints) incoherentes, imposibilidad de test, retrabajos no previstos.

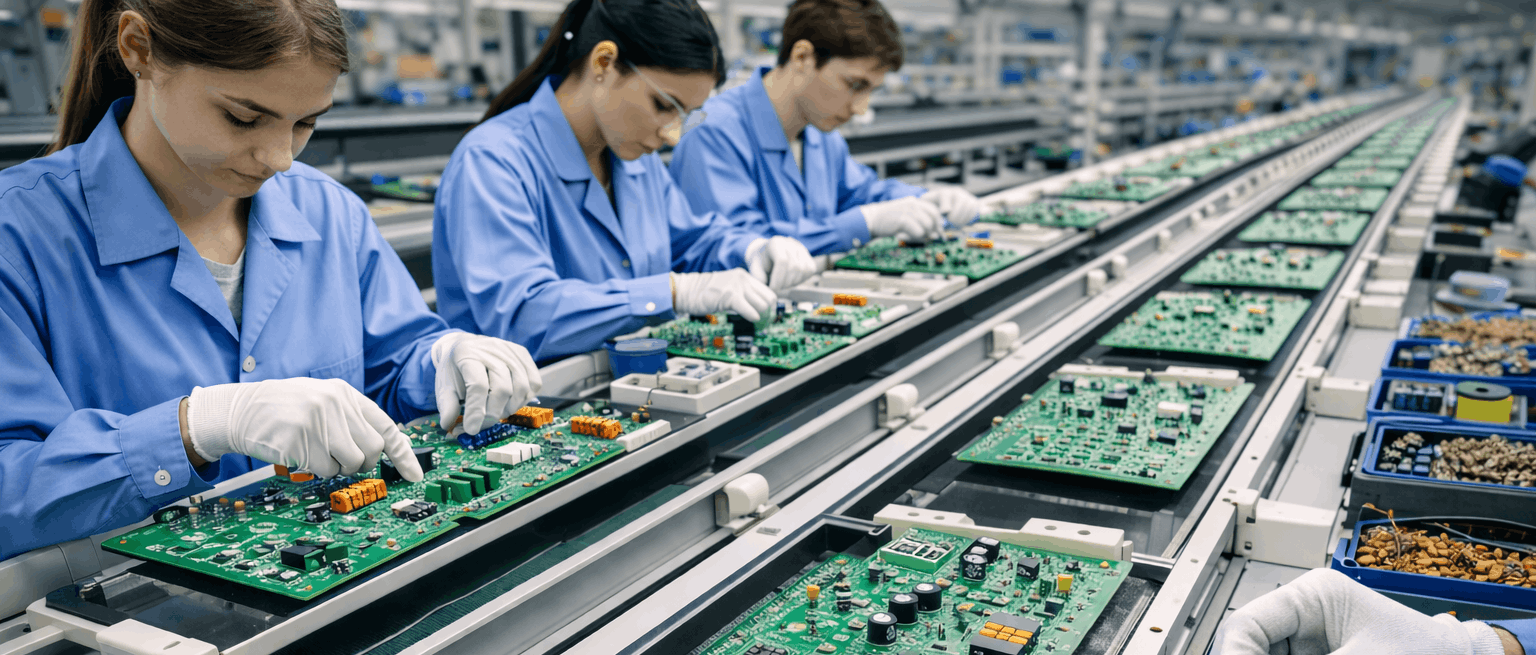

2) Inserción de componentes PTH: precisión y repetibilidad

La inserción through-hole puede ser sencilla o estar llena de trampas. Nosotros la afrontamos con:

• control de polaridad e identificación de lotes
• gestión de alturas y apoyo del componente para evitar estrés en los pines
• atención a las partes mecánicas (conectores y bornes) que requieren un posicionamiento perfecto para el ensamblaje final

El resultado que buscamos es siempre el mismo: una placa “limpia”, estable y coherente de un lote a otro.

3) Soldadura PTH: elegimos el método en función de la placa, no por costumbre

En un servicio serio de ensamblaje PTH para terceros, la soldadura no es “una sola”. Cambia según geometrías, densidad, componentes sensibles y volúmenes.

• Soldadura por ola cuando es la opción más eficiente y segura para el diseño.
• Soldadura selectiva cuando la placa es mixta o cuando algunas áreas no deben pasar por ola.
• Soldadura manual para puntos complejos, conectores particulares, retrabajos controlados o lotes pequeños.

Lo que importa es la calidad de la unión en el tiempo: humectación correcta, ausencia de puentes, llenado adecuado del orificio, ninguna solicitación térmica innecesaria sobre los componentes.

4) Controles de calidad: visual, documentable, coherente

En el ensamblaje PTH los defectos “se ven”, pero solo si se buscan con método. Aplicamos controles estructurados y criterios de aceptación compartidos, con foco en:

• uniones PTH críticas (conectores, potencia, componentes mecánicos)
• puentes, soldaduras frías, humectación insuficiente
• orientaciones y polaridades
• componentes levantados o sometidos a tensión

Cuando es necesario, integramos controles adicionales en función de la aplicación y del riesgo en campo.

5) Pruebas y test: de la placa al producto

Si está eligiendo un socio, sabe que la diferencia no es “montar” una placa. Es entregar una placa que funcione y se mantenga estable en el tiempo.

Según su proyecto, podemos apoyar:

• tests eléctricos o funcionales (cuando hay procedimientos y utillajes disponibles)
• verificaciones focalizadas en puntos críticos (alimentaciones, conectores, señales principales)
• gestión de trazabilidad por lotes y variantes (útil para control de calidad y asistencia posventa)

Si ya dispone de un plan de test, lo implementamos con usted. Si no lo tiene, le ayudamos a definirlo de forma práctica.

Gestión de materiales: cuenta trabajo o gestión completa

Cada empresa tiene una cadena de suministro diferente. Por eso trabajamos de forma flexible:

• cuenta trabajo: usted suministra componentes y PCB, nosotros nos ocupamos del ensamblaje THT/PTH y de los controles acordados
• gestión completa: si lo prefiere, podemos apoyar también la gestión operativa de los materiales del pedido, según reglas compartidas (especificaciones, equivalencias, lotes)

La regla es simple: menos ambigüedad de entrada, menos problemas en producción.

Qué necesitamos para iniciar su ensamblaje PTH para terceros

Para empezar de forma rápida y ordenada, nos ayudan:

• Gerber y lista de materiales (BOM) con códigos claros
• archivos de montaje, notas de polaridad, variantes
• cantidades y previsión de lotes (aunque sea indicativa)
• requisitos especiales: coating, lavado, packaging, marcados, trazabilidad
• indicaciones sobre las pruebas (especificación de test, jigs, procedimientos, criterios)

Si falta algo, no es un problema: lo identificamos de inmediato y lo resolvemos antes de que se convierta en un paro de producción.

Cuándo elegir CTA Electronics para el ensamblaje THT

Somos el socio adecuado si está buscando:

• un proveedor que gestione el ensamblaje PTH con un enfoque industrial
• soporte en placas mixtas SMT + PTH
• un proceso claro, con controles, trazabilidad y comunicación técnica
• un socio capaz de pasar del prototipo a la serie manteniendo coherencia de calidad

Para cualquier información, puede contactarnos a través del chat en la parte inferior derecha o a través de la página de contacto.

Si quiere ir directamente a la panorámica completa de nuestro servicio, visite la página dedicada al montaje de tarjetas electrónicas.
